2021-11-23
图1 激光
激光二极管通常在一个方向上具有较宽的输出发散，因此很难用简单的探测器捕获所有通量。针对高度分散的激光，积分球通过测量引入积分球的所有通量来解决这个问题。

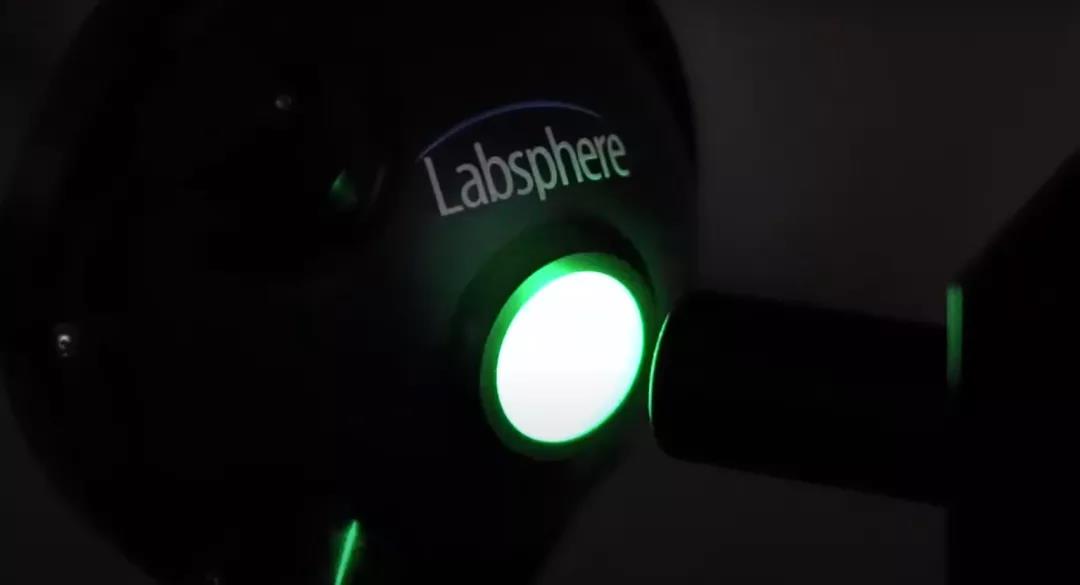

图2 蓝菲光学激光功率积分球
该积分球旨在测量引入到积分球表面大面积区域（在这种情况下，大约为积分球的一半）的通量，并对引入该区域任何位置的通量需做出同等响应。
探测器和积分球作为一个整体校准，校准时使用已知通量的光源。这通常通过在某精确测量的距离处进入已知面积的精密孔径的光谱辐照度的标准灯来实现。这样便可以获得进入积分球的通量大小。探测器信号与校准通量大小成比例关系。

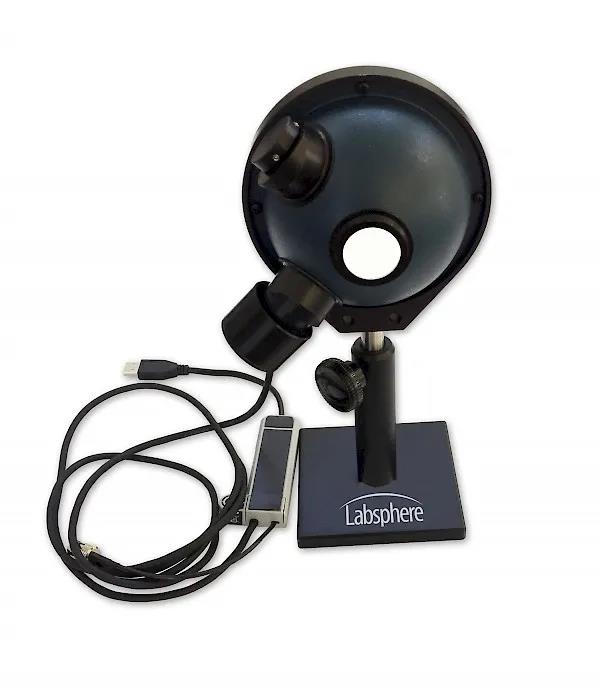

图3 蓝菲光学激光功率测量系统
对于用于测量窄带光源（例如激光二极管）的积分球，通常对标准灯进行滤波以提供类似窄带上的通量，以解决积分球-探测器组合的光谱依赖性。对于用于测量不同光谱范围的激光二极管通量的积分球，可能需要多次校准。

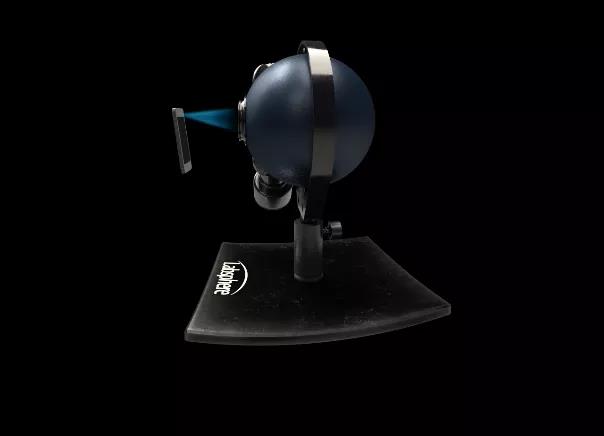

图4 激光进行功率测量

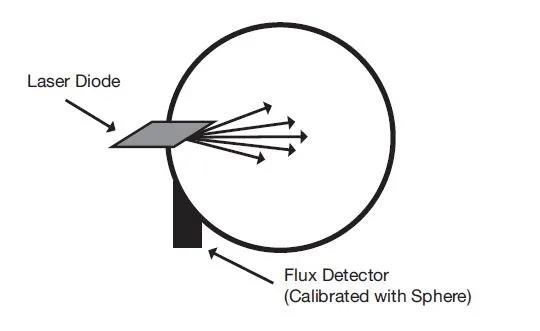

下图显示了积分球测量激光二极管输出量。
除了可以测试发散的激光二极管通量外，使用积分球还不需要精确对准和定位，使其成为自动化甚***手持式测量的理想解决方案。
同步光谱测量

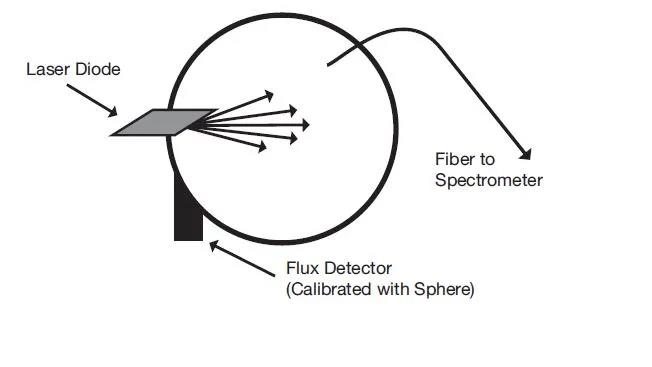

除了测量通量之外，还可以将第二个探测器添加到积分球中以同时查看光谱。由于该光谱探测器不需要对通量进行校准，因此它几乎可以放置在积分球中的任何位置，如下图所示。
