成像亮度计GL OPTICAM 2.0 4K TEC

主要功能介绍:

GL OPTICAM 2.0 4K TEC是一款高分辨率,实验室性能的光学相机系统,具有高分辨率9M像素CMOS图像传感器和专用的V-Lambda校正滤镜,可精确调整系统对人眼的敏感度(响应)。根据特定的亮度测量要求,可以为此光学系统选择高级镜片。

021-50710257

13331917708(微信同号)

详细信息

GL OPTICAM 2.0 4K TEC是一款高分辨率,实验室性能的光学相机系统,具有高分辨率9M像素CMOS图像传感器和专用的V-Lambda校正滤镜,可精确调整系统对人眼的敏感度(响应)。根据特定的亮度测量要求,可以为此光学系统选择高级镜片。该系统具有独特的RFID镜头识别系统和图像传感器的热稳定性,可补偿由于温度条件变化而导致的测量误差。

GL OPTICAM 2.0 4K TEC是一种成像亮度测量设备,旨在验证照明组件的合规性并检查其性能,以支持更快地引入现代LED和OLED照明设备。显示器,背光按钮和组合仪表的光学性能需要可靠的亮度测试解决方案。开发人员,设计师和质量工程师需要验证亮度均匀性,对比度,亮度分布和漏光。使用这种新的光学仪器,可以在研发和生产阶段轻松,精确地验证所有触摸屏控制面板,背光按钮,显示器,键盘和指示灯。

汽车和家用电器电子行业是新型GL OPTICAM成像亮度测量设备– ILMD发展的主要动力。触摸屏和复杂仪表盘数量的增加,对照明组件的精确测试提出了更高的要求。例如,需要高分辨率成像系统来评估精细背光图标的亮度均匀性。另外,在使用高分辨率显示器时,需要适当分辨率的亮度测量相机。这就是为什么我们决定推出具有9M像素图像传感器分辨率的新型照度相机系统的原因。 GL OPTICAM 2.0 4K TEC基于Sony新型的CMOS单色图像传感器,并结合了A类,Vλ校正滤镜和精心挑选的镜头。 GL Optic的每个光学系统均包括工厂校准,该校准包括多步程序,可确保可追溯性和实验室准确性。

每个相机系统都配备了针对图像传感器优化的单独选择和校准的光学校正滤镜。与批量生产的数码相机不同,GL Optic仪器采用领先供应商的高品质玻璃滤镜和镜头进行设计。

图像传感器由TEC单元进行热稳定,以提高稳定性并增加传感器的动态范围。

新颖的RFID自动镜头识别功能有助于自动更改系统配置。这款由GL OPTICAM SOFT分析软件支持的照度计可让用户立即设置和测量不同的物体。只需将校准后的成像亮度计插入您的PC,即可在其中监视图像,设置参数并通过记录亮度场景的设备用户测试图像来测量亮度。

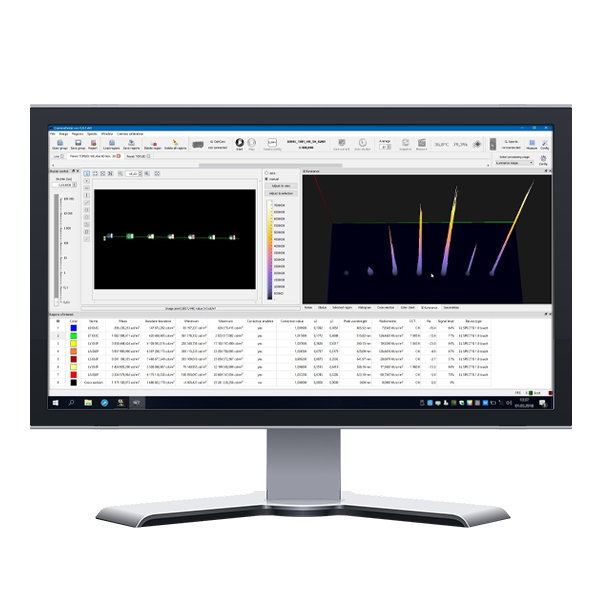

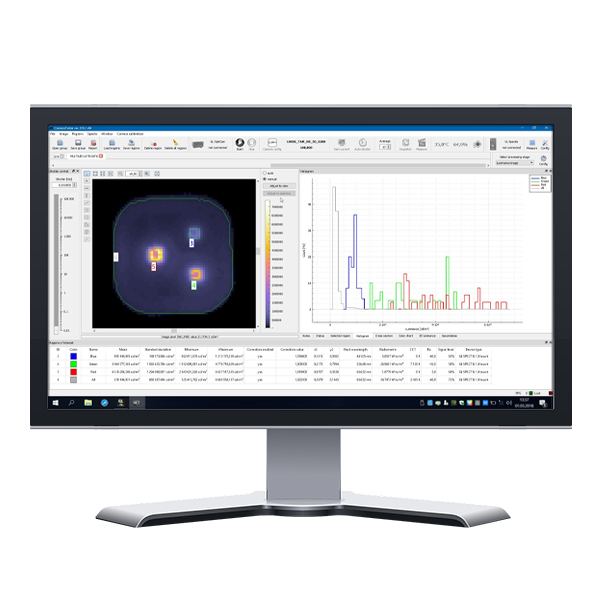

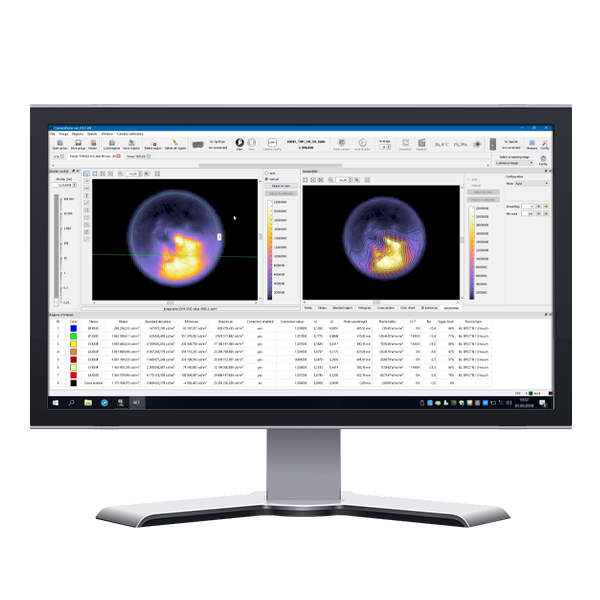

该分析软件将检测默认的关注区域,显示亮度级别,直方图,并立即显示其他有用数据。该系统有助于分析特定的细节和区域,甚至提供必要的更正。与典型的实验室设备一样,该仪器可提供绝对的亮度精度。

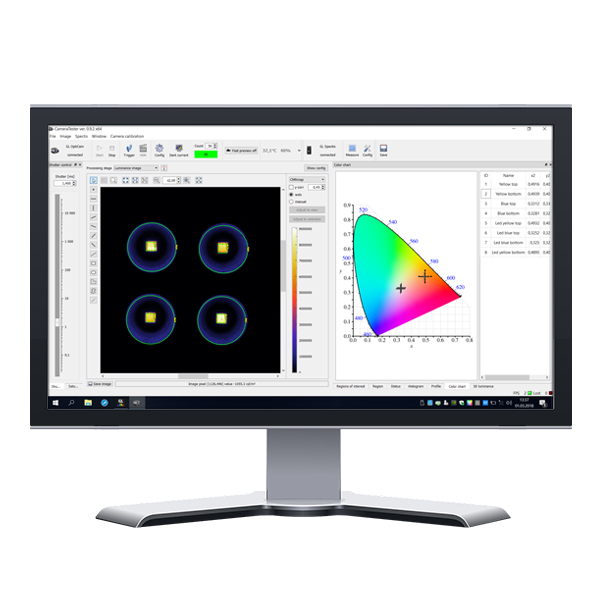

当照明设备或电子板使用不同颜色的LED时,可以将标准OPTICAM 2.0 4K TEC亮度计与GL SPECTIS 1.0触摸光谱仪结合使用,以支持亮度和颜色测试与评估。GL SPECTROSOFT具有将亮度摄像机的测量结果与光谱辐射测量结果结合起来的选项。结果,可以能够提供亮度值的失配校正以获得最高的精度,并提供被测LED产品的所有比色和光谱数据。

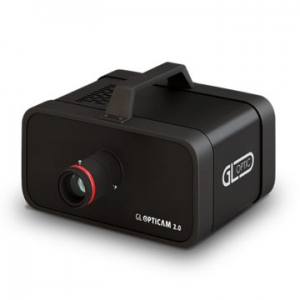

成像亮度计GL OPTICAM 2.0 4K TEC(图1)

系统功能

  • RFID自动镜头识别功能即插即用

预先配置并经过单独校准的数字亮度摄像机系统,可立即测试照明组件和照明设备质量。您只需将本仪器放在照明系统前面,即可立即测量绝对亮度。系统会自动识别镜头并上传校准文件。在实验室,产品测试和现场测量中使用此仪器进行照明系统质量控制。 *专利申请中

  • 光学分辨率提高

在开发新的复杂光学系统时,这种精确的9M像素分辨率的亮度测量仪器将改善您的研发过程。现在,您可以更快地做出有关修改和/或合规性的决定。

  • 热稳定

该仪器配有用于图像传感器热稳定的TEC单元,可补偿由于温度条件变化而导致的测量误差。

  • 专用V-lambda滤镜

每个摄像机都配备了特别选择的A类光学校正滤镜,可提供与人眼敏感度相对应的最高亮度测量。每个滤波器都针对每个CMOS传感器进行了优化。

  •  增加光谱和颜色

这款新型图像亮度相机可与我们的光谱仪器(例如GL SPECTIS 1.0 touch)结合使用,以比色值(例如CCT,CRI等)扩展质量控制。此外,它还将提供自动的滤光片失配校正程序,并支持对多色LED器件进行测试的测量。

系统的指标参数

光度学参数

  • 点亮度[cd / m2]

  • 亮度分布

  • 等坎德拉图

  • 平均亮度

  • 最小最大图表和表格



颜色参数

  • 相关色温– CCT和Duv

  • 显色指数– Ra,CRI,R1至R14

  • 新渲染Rf和TM-30

  • 颜色均匀度

  • Bin和颜色一致性

  • 频谱功率分布

  • 与光谱仪器系统结合使用



系统规格参数

应用

应用

光源,显示器,发光和照明表面

测量

成像分辨率

4096×2168 (4K, 9 MPix)

A / D转换

12bit

测量范围

0.01 cd /m²…150000 cd /m²(范围取决于镜头光圈)(可根据要求提供更大范围的ND滤镜)

分辨率

0.01 cd /m²

动态范围

1:20000000

焦距

200 mm至无穷远(取决于镜头类型)

最小工作区域

56毫米x 30毫米(200毫米距离处)(视镜头类型而异)

光谱响应不确定度

A(f1')<3%

积分时间

50µs…10s

特性


测量传感器类型

带光谱响应滤波器的CMOS单色矩阵

光学系统

50mm f / 1.8镜头。 (可根据要求提供不同)

尺寸 [H x W x D]

149 mm x 229 mm x 265mm

重量

5.0 kg

PC连接

USB 3.0

电源

15V DC电源适配器

三脚架适配器

BSW¼”

订购信息

工具箱

USB线
