主要功能介绍：
GLG4-500系统可用于LED模组、光学元件和电子元件在开发过程中的各个阶段的性能评估。这一高度自动化的系统可容纳4-7千克、直径500毫米的被测设备，能在几分钟内获得准确可靠的测量结果。
021-50710257
13331917708(微信同号)
GLG4-500系统可用于LED模组、光学元件和电子元件在开发过程中的各个阶段的性能评估。这一高度自动化的系统可容纳4-7千克、直径500毫米的被测设备，能在几分钟内获得准确可靠的测量结果，
对于紫外发光二极管或者其他紫外光源的全光学特性测试，可使用专用的GL RID one UV紫外系统。
根据新的CIE S025/E:2015，应使用测角光谱仪在垂直角度范围为10°或更小（建议2.5°）和水平角度范围为90°或更小（建议22.5°）的情况下测量u'、v'色坐标。角度颜色均匀性值测量为不同方向发射的LED器件的色度（u'，v'）与平均色度（u'a，v'a）的Z大偏差。
该自动光学测角仪是作为通用LED测量解决方案设计的，符合新的CIE S025/E:2015标准，适用于LED模块、灯具和灯具。它还符合IES LM-79标准的要求。该系统提供美国能源之星和欧洲LED照明生态设计要求所需的数据和报告。
GLG 4-500 gonio旨在为工程师和技术人员提供实用的日常解决方案。系统的即插即用特性简化了复杂的测量过程。只需将灯安装在机械板上，与可用的激光对准工具对准，设置参数，即可测量强度分布！系统自动旋转并测量每个位置的DUT，然后将结果输出到完全可定制的报告中。

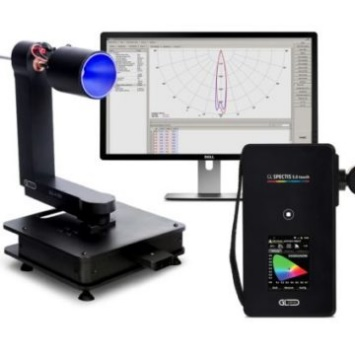

GLG 4-500 gonio配有一个光谱辐射计和一个用户友好的分析软件。系统自动生成光强分布图和光通量以及IES和LTD光度文件。由于我们使用光谱辐射计作为默认探测器，因此光角度会生成所有色度值，如CCT和Duv、CRI和Rf（TM-30 2015）麦克亚当椭圆（MacAdam Ellipses）、角度颜色均匀性等。
系统功能
标准的系统包括

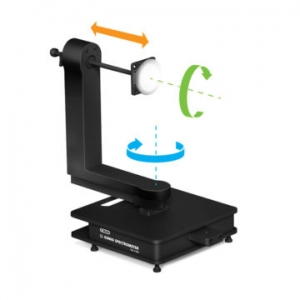

C型γ坐标中的C型光学测角仪
光轴在水平方向
角发光强度测量
光通量测量
EULUMDAT和IES文件生成

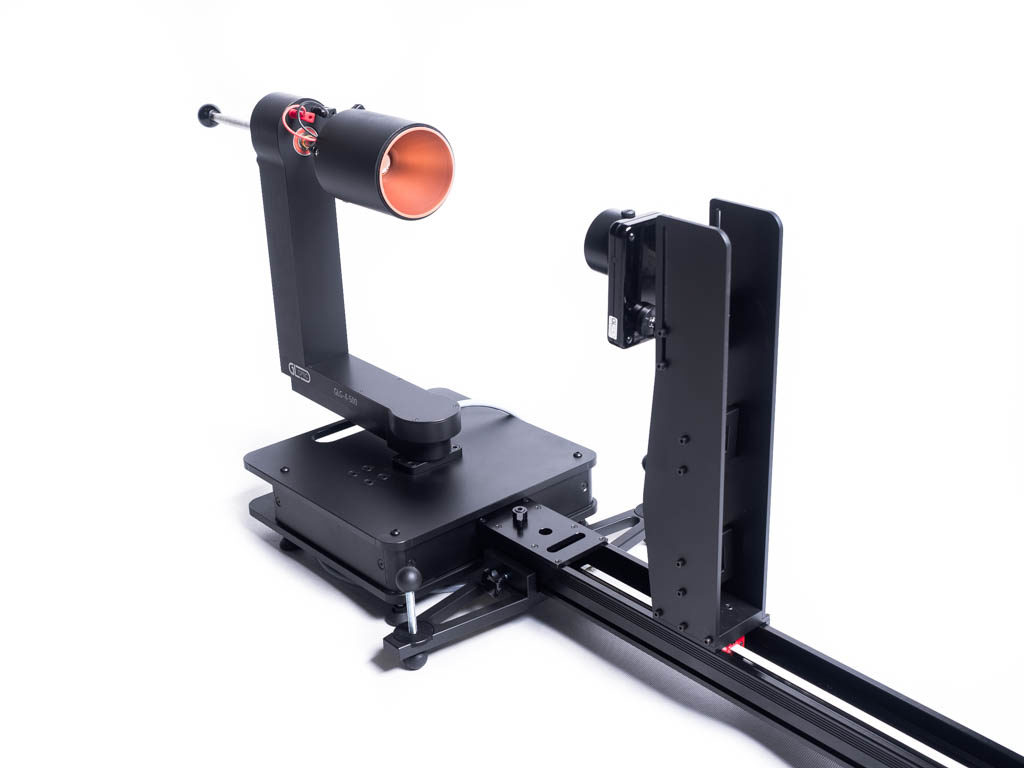

可选滑块
长度为1m或2.5m的专用机械滑块
具有用于测量仪器的支架
提供1m长的延伸型材
可选功能
Class A级实验室光度计
电流或电源和功率计
TEC控制或温度测量
系统的指标参数
光度学参数
光强度分布
极坐标图
锥图
光通量
IES和LTD文件格式
中心光束强度
颜色参数
相关色温（白色LED光源）CCT和Duv
显色指数（白色LED光源）Ra，CRI，R1***R15，IES TM-30 2015
麦克亚当椭圆
角度颜色均匀性
附加/可选
发光效率[lm / w]
功率因数
温度
系统规格参数
CIE 型测角仪 | 带有水平光轴DUT移动的CIE测角仪型远场C型； 2轴步进电机；皮带传动系统 |
C轴角度范围 | ± 180° |
y轴角度范围 | 理论值±180°（根据阴影产生的几何形状） |
角度定位精度 | 0.1° |
C轴重现性 | 0.1° |
y轴重现性 | 0.1° |
C轴角速度 | Z高45°/s |
y轴角速度 | Z高45°/s |
DUT光度中心定位 | 0 to 180 mm（通过手摇曲柄） |
光度距离 | 2.5 m – 7.5 m >= Z大DUT尺寸x (5 to 15) (CIE_S025/E:2015) |
DUT 安装板(面包板) | 方形：80 x 80 mm; 多个M6 安装孔固定 |
DUTZ大尺寸 | ≤ 500 mm (直径或对角线) |

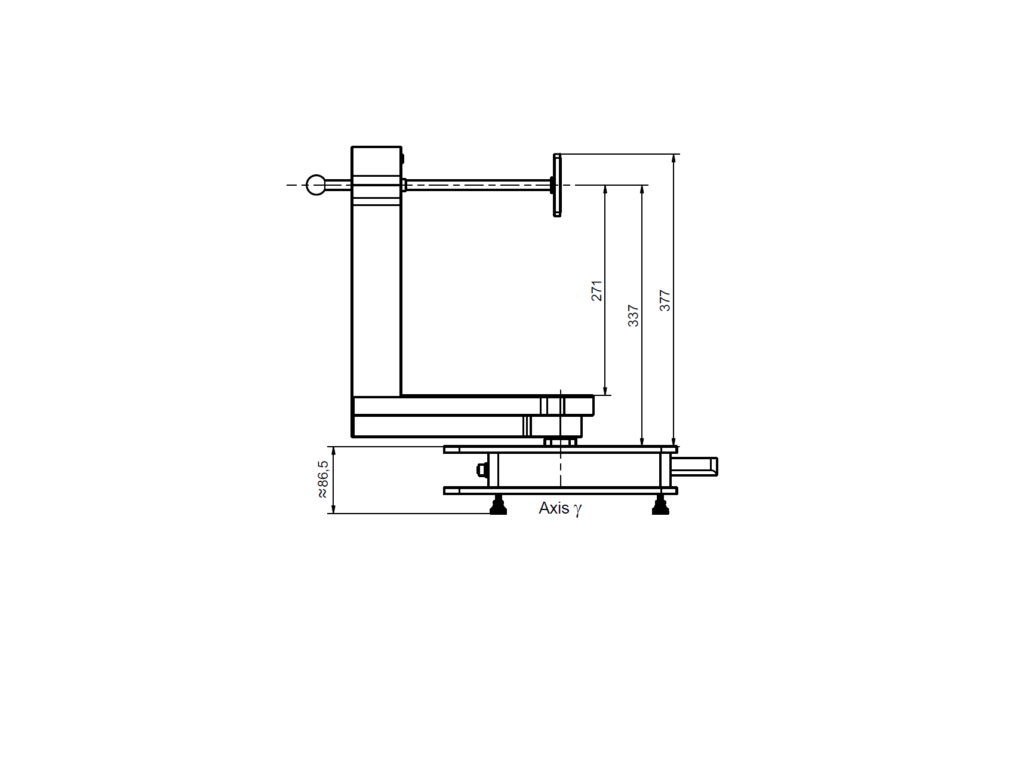

尺寸 | 530(L) x 300(W) x 470(H)mm |

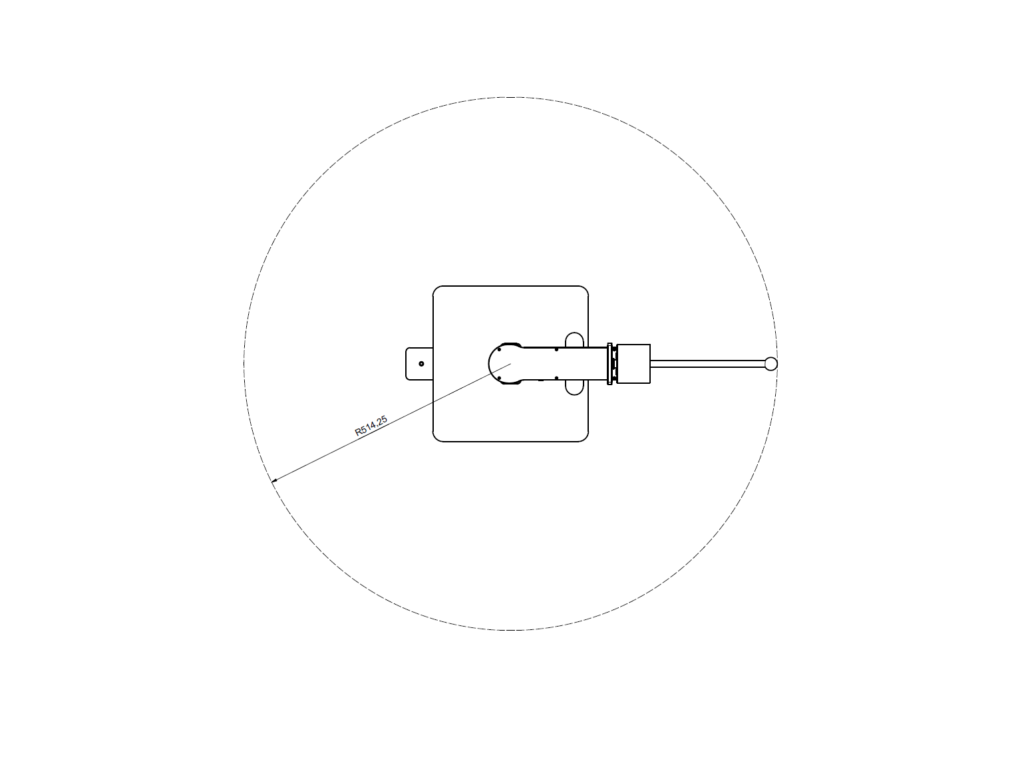

Z大工作占地面积直径 | 1100 mm (垂直轴完全伸出时) |
Z大负载 | 4 kg |
重量 | 8 kg |
电源连接方式 | 通过USB A-B连接PC |
Z大功耗 | 110-230 V; 40W |
探测器类型 | GL Spectis 1.3 LS; GL Spectis 1.0 Touch LS; GL Spectis 1.0 Touch + Flicker; GL Spectis 5.0 Touch; |
适用于：
灯具制造商
灯具检测计量机构
车灯制造商
灯具研发设计师
