Spectis5.0Touch触摸式光谱照度计

主要功能介绍:

Spectis 5.0 Touch触摸式光谱照度计具有200至1050nm的宽波长范围,可以实现许多标准测量,比如光生物安全性(EN 62471)、SSL产品的测量(IESNA LM-79-08)要求。Spectis 5.0 Touch不需要连接计算机,在其彩色触摸屏上可显示关键数据:全光谱图谱(即光谱功率分布)、CIE标准的色度图、色坐标、CCT、CRI、单独的R1 – R 15指数、颜色峰值等。

021-50710257

13331917708(微信同号)

详细信息

Spectis 5.0 Touch触摸式光谱照度计具有200至1050nm的宽波长范围,可以实现许多标准测量,比如光生物安全性(EN 62471)、SSL产品的测量(IESNA LM-79-08)要求。Spectis 5.0 Touch不需要连接计算机,在其彩色触摸屏上可显示关键数据:全光谱图谱(即光谱功率分布)、CIE标准的色度图、色坐标、CCT、CRI、单独的R1 – R 15指数、颜色峰值等。

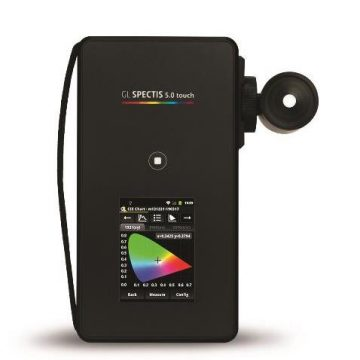

Spectis5.0Touch触摸式光谱照度计(图1)

适用于:

  • 灯具制造商,安装人员和照明审核员

  • 照明设计工程公司

  • 照明检测机构

  • 与照明检验检测相关的环境或者人员

  • 适合从实验室到现场测试的各种光测量应用

系统指标

  • Lux/勒克斯–辐照度

  • Lumen/流明–光通量

  • CRI –显色指数(符合标准CIE)

  • CCT –色温(符合标准CIE)

  • 颜色–色度坐标(CIE 1931和CIE 1964)

  • 保真度和色域–根据TM-30 IES标准评估光源色彩还原的方法

  • PAR / PPFD –光合有效辐射测量(园艺)

  • EML –等值黑视素勒克斯/等值黑视素照度

  • mWatt –辐射能

系统规格参数

应用

应用

应用在实验室级光源和光学组件的测量中的特殊应用

LED测量

照度(lux)*

5 lx – 150000 lx(标准扩散器)

亮度[cd /m²]

与可选的GL Opti探头一起提供

光通量[lm]

与可选的GL Opti探头一起提供

发光强度[cd]

用SPECTROSOFT计算

照度等级

B级– DIN 5032-7;

按需A类

AA级– JIS C 1609-1:2006

公差–余弦响应(f2’)

<3%(1.9%)

光谱范围**

340-850 nm (GL Spectis 5.0 Touch VIS)

200-800 nm (GL Spectis 5.0 Touch UV-VIS)

380-1050 nm (GL Spectis 5.0 Touch VIS-NIR)

200-1050 nm (GL Spectis 5.0 Touch UV-VIS-NIR)

计算值

CRI –显色指数

Ra,R1-R14(根据CIE )

CRI

R15(符合TM-30-15 )

CCT –相关色温,根据CIE 13.3

色峰

主导颜色

与GL SPECTROSOFT选配

色坐标[x,y],根据CIE 1931

色坐标[u′,v′],根据CIE 1976

色坐标[u,v],根据CIE 1960

色坐标误差

与GL SPECTROSOFT选配

异谱同色指数

与GL SPECTROSOFT选配

颜色等级

与GL SPECTROSOFT选配

符合ISO 3664的评估

光度/辐射度

传感器

背照式CCD

像素数

2048

物理分辨率/数据点间隔

〜0.5 nm

波长重现性

±0.5nm

积分时间

10ms~10s

A / D转换

16bits

信噪比

1000:1

杂散光

 2*10E-3

光学分辨率/ FWHM

 2.5 nm

辐射精度** / *** / ****

6%(在200 – 220 nm范围内)

5%(在220 – 500 nm范围内)

4%(在500 – 1050 nm范围内)

闪烁补偿

温度传感器和暗电流补偿

色坐标的测量不确定度(x.y)**

±0.0015

自动附件探测

操作系统

Android

电源

通过USB连接器<640 mA

电源适配器

电源单元100…240 V(50/60 Hz)0.15 A

电池/电源组

锂离子电池3500 mAh

自动关闭

电池寿命

长达5小时*****

工作温度

5-35°C

尺寸 [H x W x D]

111 mm x 210 mm x 58 mm

重量

 1556 g

三脚架适配器

接口和存储器

USB

USB 2.0

触发器

开放式集电极,微型插孔3.5毫米,3针

SD卡插槽

microSD

测量结果存储

自动/ 4 GB microSD

数据格式

XML

光纤连接器

可选SMA905D

显示与操作

显示

3.5英寸彩色LCD 240 x 320

操作

触摸屏,PC /笔记本电脑

软件

软件

可选GL SPECTROSOFT Basic / Pro / Lab

订购信息

工具箱

USB线

电池

电源

皮带

显示屏保护膜

4GB microSD卡

*动态范围与光谱有关,应针对任何光源分别计算。典型的4000 K白色LED的估计动态范围。

**传感器的光谱范围。由于使用的光学附件的限制,可能会降低系统的实际光谱范围。

***校准后立即出现绝对测量不确定度。扩展后的不确定性对应于95%的覆盖概率,覆盖因子k = 2。

该参数在实验室条件25°C,相对湿度45%下有效

***仅适用于给定模型的光谱范围内。

***在适度使用中–连续测量和WiFi会大大增加能耗。
