概述

CleanBench™是我们的下一代行业标准63系列实验台。TMC的隔振实验台具有业界**的性能，是各种应用的理想选择，包括AFM、共聚焦显微镜、试管受精、膜片钳、干涉测量和计量。CleanBench采用了TMC独特的Gimbal Piston隔振器和具有增强性能和功能的台面。

CleanBench的优势

独特的全新台面设计（专利申请中）结合了TMC CleanTop钢蜂窝顶部的**特性和我们的超硬、阻尼、分层平台设计。

更高的稳定性，尤其适用于小尺寸工作台。薄型高密度顶部降低了整体浮动质心，即使对于上重下轻的有效载荷，也能提供较高的稳定性。

引导式螺纹引线，用于将螺钉与螺纹孔对齐。“斜面”形状简化了**个螺纹的啮合。

通过**小化台面厚度，针对坐着的用户优化了人体工程学设计。其他设计要么提供笨拙地将膝盖和肘部分开的100毫米、4英寸厚的顶部，要么提供牺牲基本质量的50毫米、2英寸厚的蜂窝顶部，这种顶部没有足够的质量来实现有效的隔振，特别是对于小尺寸的工作台而言更是如此。

Gimbal Piston隔振器

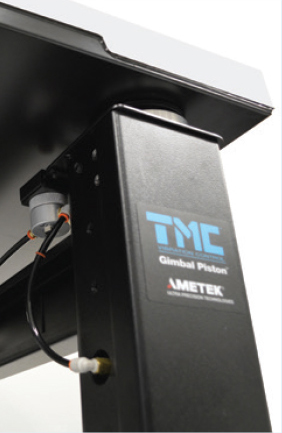

所有CleanBench工作台均采用TMC的Gimbal Piston空气隔振器作为标准配置。在并排测试中，Gimbal Piston的性能一直优于其他空气隔振器。它在所有轴上都有出色的低频隔振性能，即使在极低的输入激励水平下也能保持其性能规格。专有的减振技术使Gimbal Piston能够稳定上重下轻的有效载荷，并能迅速消除隔振台面的干扰。

优点

▪ 从2 Hz开始的垂直和水平隔振

▪ 在10 Hz时振动减少95％以上

▪ 几乎无摩擦，避免了滚动摩擦向静摩擦过渡

▪ 通过充当万向节来调整水平位移

即使是**低输入水平，Gimbal Piston®空气隔振器也可在各个方向上提供出色的隔振性能。它具有轻微的阻尼特性，对典型的低振幅环境地面振动具有高响应性，而对于严重的瞬态干扰（例如突然的负载变化或顶板撞击），它可实现非常好的减振效果。结果表明，Gimbal Piston隔振器可提供**的隔振效果，几乎可以在几秒钟内消除任何严重干扰。它还可以稳定具有相对较高重心的隔振系统，而不会影响隔振效果。

低振幅输入响应

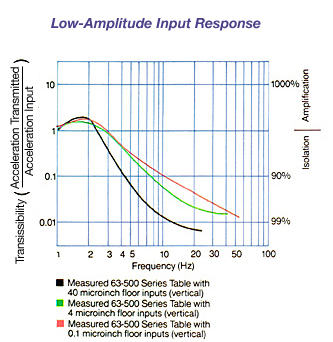

在设计有效的隔振器时，所遇到的**挑战是在周围建筑地面振动的典型低振动幅度输入下保持良好性能。隔振器规格通常基于将隔振器放置在振幅输入水平非常高的“振动台”上进行的测量。这种输入振幅约为毫米的测试会导致对性能的估计不切实际，并且具有误导性，因为结果不能反映实际使用中的性能。

Gimbal Piston隔振器设计的独特之处在于即使在**安静、真实的地面环境中也能保持其规定的共振频率和高水平的衰减量。这种性能与如此低的振幅成线性关系，因为设计几乎没有摩擦，因此能够避免滚动摩擦到静摩擦过渡。

我们在典型的地面振动水平下测试的所有其他系统要么比声称的共振频率高，要么通过隔振器支架的传输大幅增加。

我们强调性能规格在低输入水平的重要性，因为我们在自己的测试和许多使用过的设备中反复观察到，在更大的振幅和更高的频率下更容易实现更好的性能。

水平与垂直输入

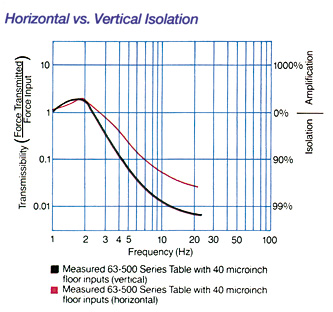

我们创新的隔振器可以充当万向节，使薄壁滚动密封膜片能够适应水平位移。Gimbal Piston隔振器未使用电缆式钟摆悬架，而是将载荷放在一个单独的顶板上，该顶板上有一根向下伸入到主活塞井内的刚性杆。杆的底部有一个支撑在坚硬、平坦底座上的球形端部。由于球在底座上非常轻微地摇动（无滑动或滚动），因此，固有的柔性联轴器可在隔振器中水平弯曲。即使输入位移在微英寸以下水平，该方法也非常有效，因为静摩擦几乎与滚动摩擦相同。水平运动只是转换为通常的垂直膜片弯曲，但不同相：活塞的一侧向上，另一侧向下，以万向节式运动。

其他类型隔振器的局限性

厚壁橡胶膜片。大多数商用隔振器在活塞中采用廉价的厚壁橡胶膜片来实现垂直隔振。由于这些元件的相对不灵活性，低振幅隔振性能不太理想。虽然这种系统用手感觉起来较“柔软”，但对于典型的低水平地面振动，橡胶更像是一个刚性联轴器而并非柔性隔振器。

密封气动隔振器（被动）。密封空气隔振器不会自动根据负载变化进行调整。这种系统的主要局限性在于，它们太硬而不能有效地隔振。例如，一个真正1.5 Hz共振频率的被动隔振器在负载、温度或压力发生微小变化时会垂直漂移几英寸，并且需要不断的手动调整。因此，实际密封隔振器并没有这一设计的低共振频率。

轴承滑板。 理论上，轴承滑板可通过其解耦效应实现水平隔振。实际上，如果要让这种设计在低振幅下工作，就需要公差很小、经过精密磨削的硬化轴承。现有的商用版本不能克服低振幅下的静摩擦力以使轴承滚动。此外，所有这些系统**初都很难对齐，并且很容易偏离校准范围。

自制组装。 自制隔振系统 - 通常是放置在橡胶垫、网球或气囊上的钢板或花岗岩板 - 只有在干扰振动频率高且需要**小隔振的情况下才能工作。虽然所有隔振器都使用在阻尼弹簧上放置质量的原理，但它们的性能主要通过弹簧刚度来区分：弹簧越硬，共振频率越高。因此，自制解决方案受到其高共振频率的限制。

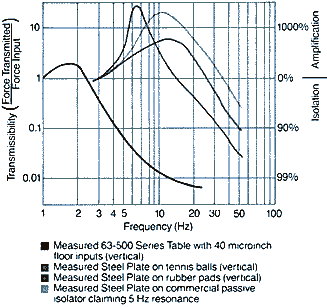

具有1.5 Hz垂直共振频率的Gimbal Piston™隔振器在2 Hz时开始隔振，并可在10 Hz时将振动降低95％以上。具有7 Hz共振频率的钢板下的网球在10 Hz以上开始隔振并在30 Hz时将振动减小90％。但是大多数建筑物地面在5到30 Hz之间表现出**高的振动位移，因此网球或橡胶垫通过放大5到10 Hz之间的环境频率实际上会使问题变得更加严重。

特点

更高的稳定性，尤其适用于小尺寸工作台。薄型高密度顶部降低了整体浮动质心，即使对于上重下轻的有效载荷，也能提供较高的稳定性。

通过**小化台面厚度，针对坐着的用户优化了人体工程学设计。其他设计要么提供笨拙地将膝盖和肘部分开的4英寸（100毫米）厚的顶部，要么提供牺牲基本质量的2英寸（50毫米）厚的蜂窝顶部，这种顶部没有足够的质量来实现有效的隔振，特别是对于小尺寸的工作台而言更是如此。

我们的专利Gimbal Piston™隔振器已通过独立测试证明，始终优于竞争对手。它可实现极低输入水平下的水平和垂直隔振。

薄壁滚动膜片 - 万向节活塞的一个组成部分，薄壁、涤纶加固、滚动膜片空气密封件只有0.020英寸（0.5毫米）厚，非常灵活。它们不会像较厚的橡胶膜片那样使弹簧变硬。

铝制高度控制阀 - 所有系统均配备坚固的铝制高度控制阀。几乎坚不可摧，它们可以用手指进行调节，无需工具。标准型号将高度保持在±0.050英寸（±1毫米）；精密型号保持在±0.005英寸（±0.1毫米）。

内部活塞行程限制 - TMC提供带壳、防篡改的内置活塞行程限制装置，在业内独树一帜。这些限制器完全独立于工作台阀门，并且在高于活塞在全压力下工作时所产生力的作用下进行了冲压试验。它们不会意外脱落，也不会干扰工作台的设置和使用，而只用于在未使用可产生危险夹点的外部杆的情况下防止超行程。包括顶板在内的重型负载可以安全地从运行中的工作台上拆下。

坚固耐用的内置调平支脚 - 桌腿内置细螺纹3英寸（75毫米）直径的螺纹千斤顶校平器，行程为1/2英寸（13毫米），可在外部进行调节，还包括一个方便的调节扳手。底座为实心，略呈半球形形状，可确保与倾斜或不规则地面建立牢固、无晃动的接触。

带有刚性非隔振支腿的CleanBench

CleanBench提供了一个经济的调平安装选件，它带有坚固的可调节千斤顶螺钉，可提供+2 1/2和-0英寸（+62和-0毫米）的行程。您可以在以后将系统升级到全隔振性能，总成本仅略高于您**初选择此版本的成本。

引导式螺纹引线，用于将螺钉与螺纹孔对齐。“斜面”形状简化了**个螺纹的啮合。

通过**小化台面厚度，针对坐着的用户优化了人体工程学设计。其他设计要么提供笨拙地将膝盖和肘部分开的4英寸（100毫米）厚的顶部，要么提供牺牲基本质量的2英寸（50毫米）厚的蜂窝顶部。

拉杆角撑板 - **TMC拉杆角撑板增加了台架的刚度。它们补偿了前拉杆的作用，以便提供膝盖空间。坚固耐用的内置调平支脚 - 桌腿内置细螺纹3英寸（75毫米）直径的螺纹千斤顶校平器，行程为1/2英寸（13毫米），可在外部进行调节，还包括一个方便的调节扳手。底座为实心，略呈半球形形状，可确保与倾斜或不规则地面建立牢固、无晃动的接触。

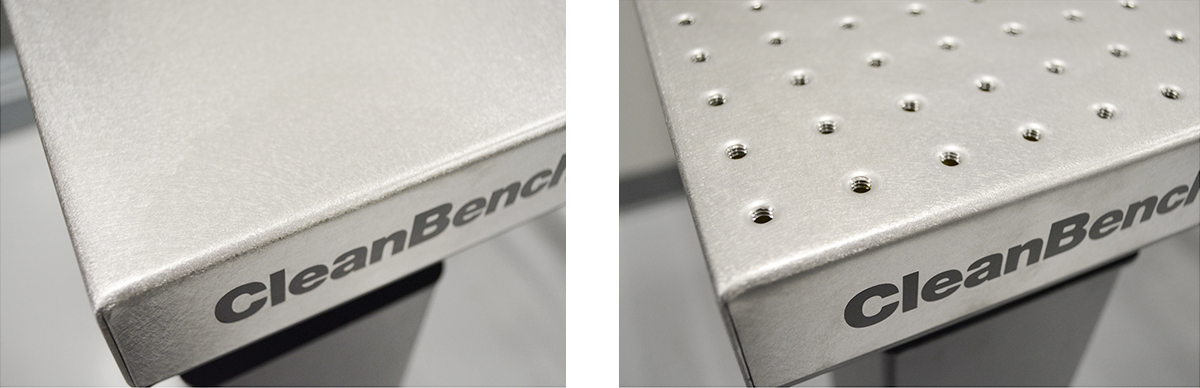

**的台面 - 我们的标准层压顶部提供了一个**的不锈钢铁磁工作表面，具有高阻尼、高刚度结构且成本低。对于需要极高刚度和阻尼或安装孔的应用，请订购我们的专利CleanTop®II蜂窝顶部。

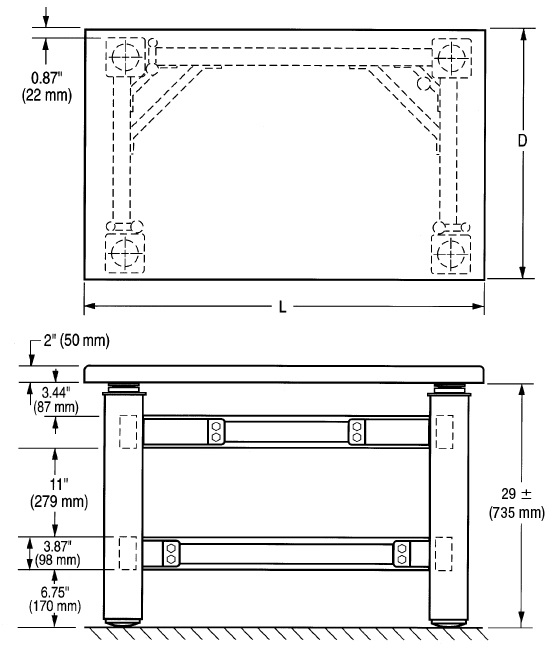

规格

性能

台面

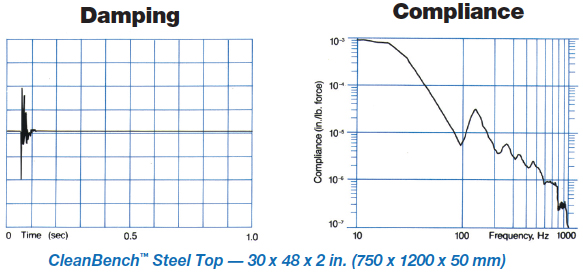

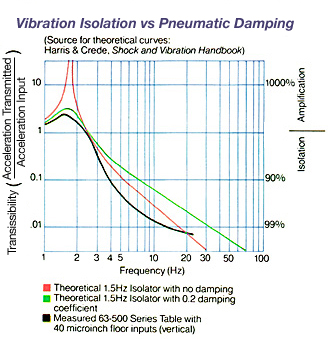

结构阻尼决定了台面中激发共振衰减的速度。测量阻尼的**简单方法是用锤子敲击台面，并用加速度计和示波器或频谱分析仪测量衰减。“顺应性曲线”中的共振峰高度也能测量阻尼。

顺应性是对台面动态刚度的对等测量。通过用经校准的锤子将测量的力输入到台面并用加速度计测量由此产生的加速度（或位移）来获得数据。顺应性是位移与力的比值，表示为频率的函数。

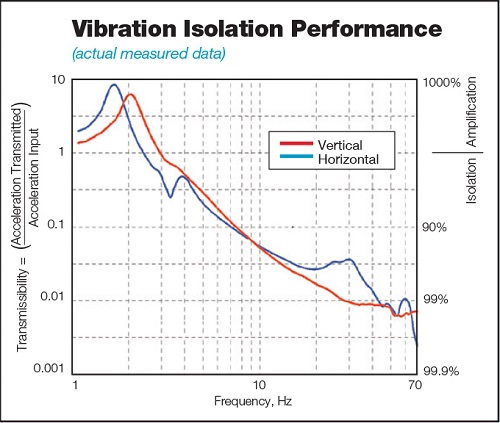

隔振器性能

所有CleanBench工作台均采用TMC的Gimbal Piston空气隔振器作为标准配置。在并排测试中，Gimbal Piston的性能一直优于其他空气隔振器。它在所有轴上都有出色的低频隔振性能，即使在极低的输入激励水平下也能保持其性能规格。专有的减振技术使Gimbal Piston能够稳定上重下轻的有效载荷，并能迅速消除隔振台面的干扰。

应用说明

CleanBench™

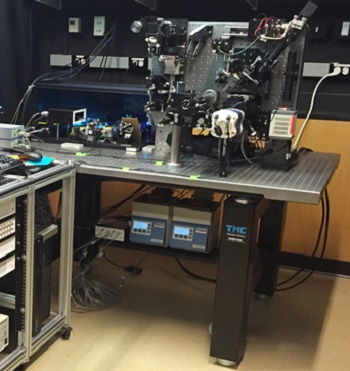

旧金山探索博物馆CleanBench工作台与Gimbal Piston™隔振系统

Gimbal Piston®

伊利诺伊州阿贡国家实验室Gimbal Piston隔振系统

Gimbal Piston®

Gimbal Piston™空气隔振器可抵抗5.0级地震

Gimbal Piston®

高性能气动隔振柱，专为高分辨率核磁共振光谱仪而设计

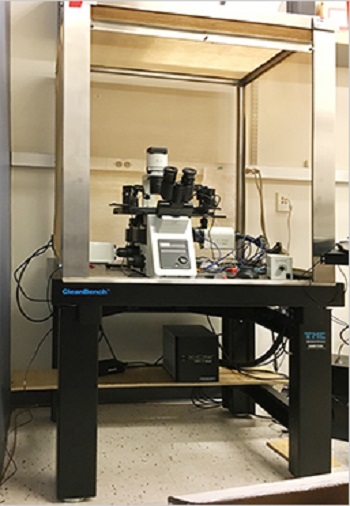

应用照片

订购表

带有Gimbal Piston隔振的CleanBench实验台

配件 - 所有工作台尺寸

配件 - 取决于尺寸

配件 - 搁板

配件 - 法拉第笼
