TMC光学平台配件和选件
TMC光学平台配件和选件

主要功能介绍:

DoubleDensity™ 规格: ▪ 螺纹孔数量是传统1英寸或25毫米网格的两倍 ▪ 每平方英尺有288个孔,每平方米有3,200个孔 ▪ 蜂窝单元数量是我们**竞争对手的两倍(0.50

021-50710257

13331917708(微信同号)

详细信息
DoubleDensity™

TMC光学平台配件和选件(图1)
规格:

▪ 螺纹孔数量是传统1英寸或25毫米网格的两倍

▪ 每平方英尺有288个孔,每平方米有3,200个孔

▪ 蜂窝单元数量是我们**竞争对手的两倍(0.50平方英寸)

▪ 芯密度不变,为业内**高(每立方英尺13.3磅)

▪ 孔图案为1英寸交错中心的1/4-20或25毫米交错中心的M6

▪ 适用于任何版本的TMC CleanTop,只收取象征性的额外费用

▪ 所有性能规格都没有变化



CleanTop® DoubleDensity™是TMC在光学平台行业的又一项创新。通过将我们现有的独特小蜂窝单元尺寸(0.50平方英寸)与我们专有的CleanTop®单独密封孔技术相结合,我们现在能够提供两倍数量的螺纹孔。因为我们使用其密度是我们**竞争对手两倍的现有蜂窝芯设计,所以性能规格完全没有任何变化。不需要对芯设计进行任何改动以容纳额外的CleanTop杯。



若要订购,只需将字母“D”添加到型号后缀,以从下表中指定相应的后缀。(例如,784-455-02DR)



激光端口

TMC光学平台配件和选件(图2)

如激光端口和孔图案后缀图所示,所有TMC光学顶部都可以配备激光端口。激光端口是一个直径为17/8英寸(47毫米)的不锈钢管,它穿过工作台,粘合在顶部和底部蒙皮上。此选项包括在台面下方安装激光架的规定。



订购:

型号后缀孔图案 - 螺纹DoubleDensity激光端口
00R无孔
01R1英寸中心 - 1/4-20
02R 1英寸中心 - 1/4-20
11R25毫米中心 - M6
12R 25毫米中心 - M6
01DR1英寸交错中心 - 1/4-20
02DR1英寸交错中心 - 1/4-20
11DR25毫米交错中心 - 1/4-20
12DR25毫米交错中心 - 1/4-20



字母数字网格

TMC光学平台配件和选件(图3)

订购:

若要指定字母数字网格,请将后缀“G”添加到TMC型号的末尾(例如,784-455-02GR)。



我们的字母数字网格模式可用于轻松复制光学配置。通过在顶部表面以电化学的方式蚀刻坐标图案,每个螺纹孔都有一个地址。

这对于记录OEM应用的配置也很有帮助。



平台支架

TMC光学平台配件和选件(图4)

平台支架是用于与光学平台结合使用的设备和仪器的理想存储架。平台支架横跨工作台的长轴,高度可调并采用自立式设计,因此隔振性能不会受到影响。它包括一个UL认证的电源板,在6英尺的架上有两个八接地的插座,在8英尺和10英尺的架上有四个八接地的插座。(125 V,60 Hz,15 A)。可选配件包括第二层置物架。架子上有两排间距为2英寸(50毫米)的孔,以便安装夹具。该结构使用TMC一贯的坚固标准,采用非共振设计,由钢制成,具有黑色粉末涂层表面和用于不平整地面的调平支脚。承重能力为200磅(90千克)。对于非美国规格电源板的定制要求,请联系努美科技。



订购:

激光架型号描述长度(英寸)长度(毫米)
81-230-01完整的激光架系统501270
81-231-01完整的激光架系统741880
81-232-01完整的激光架系统1002540
81-233-01完整的激光架系统1243150
81-235-01激光架第二层501270
81-236-01激光架第二层741880
81-237-01激光架第二层1002540
81-238-01激光架第二层1243150

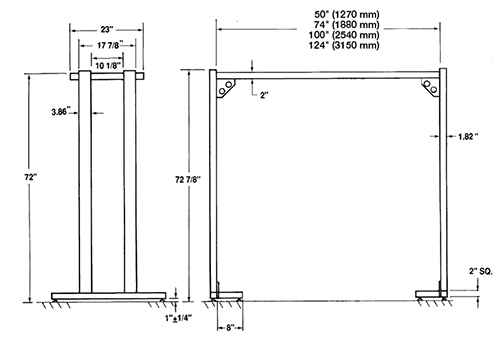

规格:

TMC光学平台配件和选件(图5)

激光架

TMC光学平台配件和选件(图6)

支撑在地面上方***少18英寸(450毫米)的TMC工作台大于36英寸 x 72英寸(900毫米 x 1,800毫米),可以安装激光架。激光架由一个安装在工作台底板上的、未钻孔的、2英寸(50毫米)厚的额外面包板组成。虽然这种支撑系统与直接将设备安装到工作台顶部表面的性能不匹配,但对于不太敏感的应用,这种布置可以节省顶部的宝贵工作空间。在某些情况下,我们的拉杆可能会干扰激光架的安装。如果您有任何疑问,请联系努美。



订购:

型号宽度长度
81-172-0124英寸48英寸
81-172-02600 mm1200 mm
81-173-0124英寸72英寸
81-173-02600 mm1800 mm



圆角

TMC光学平台配件和选件(图7)

CleanTop® Tops用户友好的圆角现在为标准配置。我们在顶部的每个角落用激光切割了一个很大的1英寸半径。传统的顶部结构将产生一个随后通过研磨或锉削进行“钝化”的90°弯曲。虽然经过钝化,但对于那些长时间在实验室进行记录工作的人来说,该直角还常常会导致髋部疼痛。圆角特征消除了这种不便。如果需要,可以免费提供传统的方角。



抗震

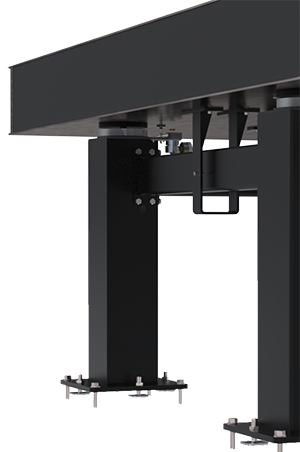

TMC的抗震支架系统在不影响工作台性能的情况下为地震高发地区的光学平台提供了更高的安全性和稳定性。TMC抗震系统依靠顶部支架和上部拉杆来控制台面的运动,并在可能发生严重事故的情况下,利用地面支架和下部拉杆将支撑结构固定到地面上。

TMC光学平台配件和选件(图8)

在正常情况下,顶部支架和支撑结构之间没有接触,因此光学顶部和隔振系统的性能不受影响。间隙大,支架重量轻、刚性好、阻尼良好、不显眼并用软弹性体封装,以提供渐进缓冲。我们的抗震支架系统可以改装到已安装的TMC光学平台上,也可以在新订单中指定。劣质的同类产品设计可能依赖于悬挂在台面下方并连接到地面的大型钟摆式结构。由于摆锤具有典型的低共振频率,因此这些附加结构降低了台面的共振频率并降低了顺应性和阻尼特性。此外,地面连接会在台面和地面之间产生潜在的刚性联接,如果它偏离校准范围,可能会影响隔振效果。顶部抗震支架环绕上部拉杆并用螺栓固定到顶部的下侧。



它们安装在距支柱几英寸的范围内,并限制顶部的运动(见图示)。通常,一个典型的工作台需要四个支架。请单独指定支架。对于新工作台订单,顶部具有安装孔。如需改装工作台,请联系和咨询TMC。在可能发生地震的地方,建议使用地面抗震支架。它们环绕靠近支柱的下部拉杆并用螺栓固定在地面上(见图示)。通常建议使用四个支架。由于标准TMC柱式安装支撑系统仅提供上部拉杆,因此必须为新订单和改装订单指定一套额外的四个下部拉杆。请单独指定地面支架和拉杆。请注意,对于小于22英寸高的支柱,需要一个特殊的地面抗震支架。联系TMC了解更多信息。上部和下部拉杆标准柱式安装支撑系统仅提供上部拉杆。使用地面抗震支架时,还需要一套额外的下部拉杆;或者,您可能需要一排额外的拉杆来增加强度。必须单独指定拉杆 - 请参阅订购表。



订购:

Top Restraint Bracket Order ChartFloor Restraint Bracket Order Chart
One top restraint bracket (bolts included)
No. 83-102-01 (81/4-20 bolts)
No. 83-102-11 (8 M6 metric bolts)

One floor restraint bracket (no bolts)
No. 83-103-01 (forTMC 11 and 12 Series posts)
No. 83-103-02 (forTMC 13 and 14 Series posts)
No. 83-103-03 (forTMC 63-500 Series posts)



Tiebar Order Chart (Including Bolts)
Tiebar LengthModel No.
in.mm
1538083-101-15
2051083-101-20
2666083-101-26
3076083-101-30
3589083-101-35
40101583-101-40
50127083-101-50
60152583-101-60
70178083-101-70



面包板校平器

TMC光学平台配件和选件(图9)

TMC提供了一个面包板校平机构作为带1/8英寸(3毫米)或3/16英寸(5毫米)蒙皮的2英寸(50毫米)和4英寸(100毫米)厚的面包板的选件。校平器由粘附在顶部的螺纹套管、衬套校平器和锁紧螺母组成。然后可以使用M6或1/4-20螺栓将面包板固定到另一个顶部。校平器可通过普通的内六角扳手进行调节和锁紧。



若要订购,请在面包板型号后缀的末尾指定所需的校平器数量。例如,如果需要4个校平器,则将77-119-02R更改为77-119-024R



特殊材料

TMC光学平台配件和选件(图10)

TMC可以轻松制造由任何市售金属材料制成的工作台。铝、非铁磁性300系列不锈钢和热稳定的因瓦合金是**常见的材料之一。



特殊通孔和端口

TMC光学平台配件和选件(图11)

我们的多个新型2,000瓦激光加工中心结合我们的冲压、钻孔、剪切、成型和焊接钢技术,使我们能够为客户提供定制孔图案。常见的图案包括凹口、矩形通孔、激光端口和螺纹凸台。
