气浮综合性主动隔振系统LaserTable-base
气浮综合性主动隔振系统LaserTable-base

主要功能介绍:

概述 LaserTable-Base™是现有光学平台隔振技术的一大飞跃。通常,光学平台由低频气动隔振系统支撑。虽然在隔离高频方面非常有效,但这些被动系统实际上放大了关键的1至3 Hz范围内的振动。

021-50710257

13331917708(微信同号)

详细信息

概述

LaserTable-Base™是现有光学平台隔振技术的一大飞跃。通常,光学平台由低频气动隔振系统支撑。虽然在隔离高频方面非常有效,但这些被动系统实际上放大了关键的1至3 Hz范围内的振动。



气浮综合性主动隔振系统LaserTable-base(图1)



TMC的STACIS通过结合压电致动器和惯性振动传感器的专有技术克服了这些限制,可消除而不会放大极低频振动。LaserTable-Base将这两项技术(空气和STACIS)整合到一个集成的消振系统中。由于两个串联隔振系统的综合效应,这实现了低频率消振和**的高频隔振水平。



LaserTable-Base的上部气动部分采用模块化设计,可互换。它可以结合TMC的Gimbal Piston、MaxDamp空气隔振器或刚性、非隔振支架,具体取决于应用要求。



规格

▪ 采用专利STACIS®技术

▪ 主动惯性消振系统

▪ 消振从低于1 Hz开始

▪ 加长行程的压电致动器,高达60微米。

▪ 6个主动自由度

▪ 由两个串联隔振系统组成,可实现**隔振效果

▪ 采用专利MaxDamp®空气隔振器

▪ 简单、坚固且经济高效

▪ 可选的搁板,用于在工作台下方安装设备

▪ 包括TMC的DC-2020数字控制器



性能

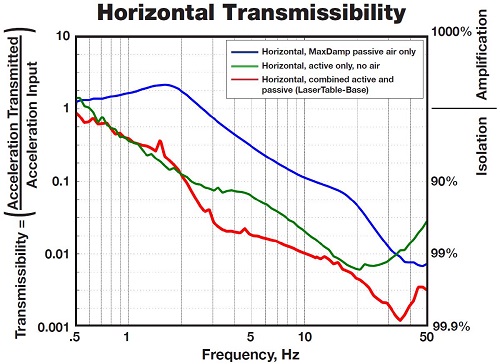

将低频、被动MaxDamp®空气隔振器与压电主动消振系统串联在一起,可得到整体传递率曲线,即两条单独传递率曲线的总和。由此产生的隔振性能非常显著,在某些频率范围内,我们受到测量仪器噪声基底的限制。并且无法测量和演示完整的隔振性能。也就是说,在10-12 Hz以上,组合系统的实际性能预计将超过所示性能,因为组合隔振理论上是两个子系统所提供的隔振的总和。

气浮综合性主动隔振系统LaserTable-base(图2)

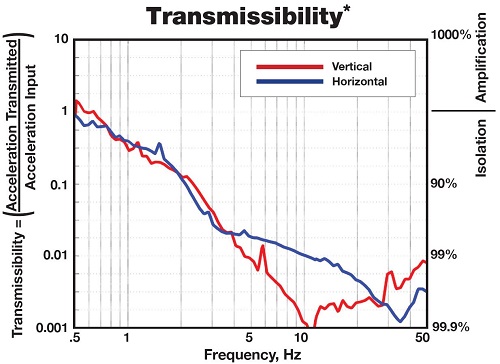

使用VC-A(2,000 μ英寸/秒,50 μ米/秒)的模拟振动来测试2,000磅(907千克)有效载荷



气浮综合性主动隔振系统LaserTable-base(图3)



气浮综合性主动隔振系统LaserTable-base(图4)

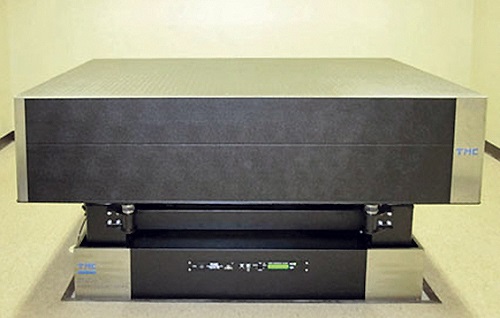

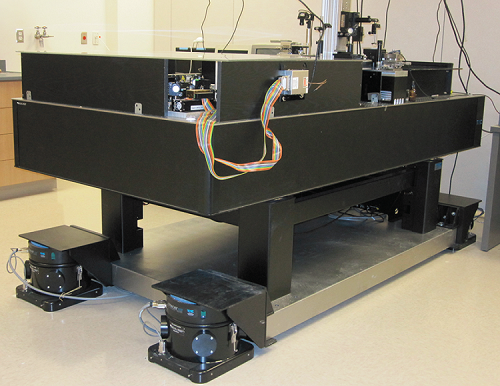

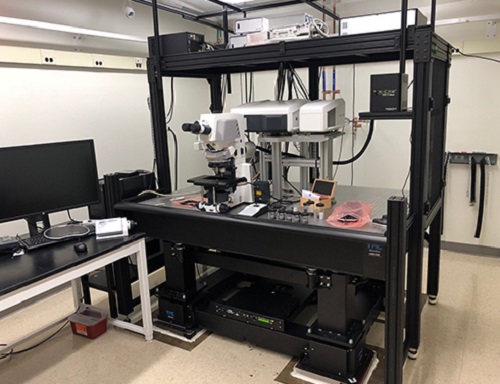

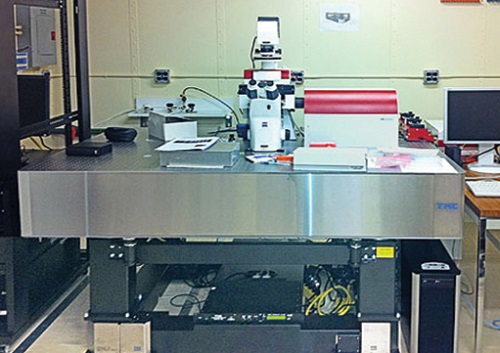

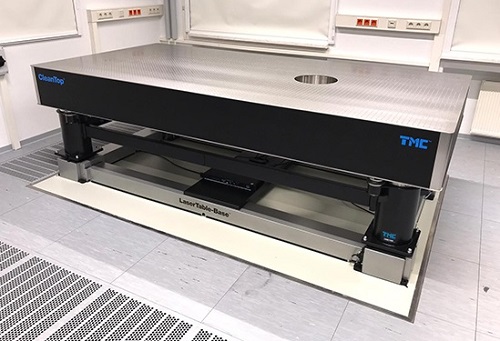

应用照片

气浮综合性主动隔振系统LaserTable-base(图5)



气浮综合性主动隔振系统LaserTable-base(图6)



气浮综合性主动隔振系统LaserTable-base(图7)



气浮综合性主动隔振系统LaserTable-base(图8)



气浮综合性主动隔振系统LaserTable-base(图9)
